Installer un broyeur de branches sur tracteur via la prise de force demande méthode et rigueur : vérifier la compatibilité puissance, ajuster le cardan, respecter les normes de sécurité et procéder aux bons réglages.
Un broyeur de branches tracteur se fixe sur l’attelage trois points et fonctionne grâce à la prise de force (PTO) du tracteur. La puissance requise varie de 16 à 80 CV selon le diamètre de broyage visé (jusqu’à 200 mm). Le cardan sécurisé doit être correctement dimensionné et ses protections obligatoires en place. Avant toute utilisation, une checklist de sécurité s’impose : vérification des fixations, test à vide, contrôle des vibrations et respect des distances de sécurité.
J’ai accompagné plusieurs amis agriculteurs dans ces montages, et croyez-moi, une installation bâclée se paie cash en pannes ou pire… Voyons ensemble comment réussir votre montage du premier coup.
Vérifier la compatibilité tracteur et broyeur avant le montage
Avant de sortir la clé à molette, prenons quelques minutes pour vérifier que votre tracteur et votre broyeur de branches sont faits pour s’entendre.
Les critères de puissance et régime de prise de force
La puissance du tracteur conditionne directement le diamètre des branches que vous pourrez broyer. Un broyeur pour tracteur de 16 CV acceptera des branches jusqu’à 100 mm, tandis qu’un modèle de 80 CV avalera des sections de 200 mm1. Le régime de prise de force doit correspondre : 540 tr/min pour les petits modèles, 1000 tr/min pour les gros gabarits professionnels.
| Puissance tracteur (CV) | Diamètre broyage max (mm) | Régime PTO recommandé (tr/min) | Type d’attelage |
|---|---|---|---|
| 16-25 | 100-130 | 540 | Catégorie I |
| 25-40 | 130-160 | 540 | Catégorie I/II |
| 40-60 | 160-200 | 540-1000 | Catégorie II |
| 60-100 | 200-250 | 1000 | Catégorie II/III |
Contrôler l’attelage trois points et ses catégories
L’attelage trois points existe en trois catégories normalisées selon la capacité du tracteur. La catégorie I équipe les micro tracteurs jusqu’à 40 CV, la catégorie II les tracteurs moyens (40-100 CV), la catégorie III les gros engins agricoles. Vérifiez que les axes de fixation du broyeur correspondent aux dimensions de votre attelage : diamètre des broches, écartement des bras inférieurs et capacité de charge (jusqu’à 250 kg pour un broyeur standard).
Mesurer les dégagements et l’espace de manœuvre nécessaire
Un broyeur de branches sur prise de force nécessite au minimum 1,5 mètre de dégagement latéral pour la goulotte d’éjection orientable à 360°2. Mesurez la longueur totale tracteur + broyeur (environ 4 à 5 mètres) pour anticiper vos manœuvres. Pensez également à la hauteur sous branches : avec la trémie relevée, certains modèles dépassent 2,5 mètres 😊.
Vidéos
DELEKS DK1500 Broyeur de branches thermique | présentation par @eddchina
eddchina (Occasions à Saisir et @Edd China’s Garage Revival ) examine les caractéristiques du broyeur de branches DELEKS® …
Broyeur de branches Liderfarm sur micro tracteur Iseki
Démonstration du fonctionnement de notre broyeur de branches » Liderfarm » sur micro tracteur Iseki. Ce broyeur vous permettra …
Préparer le cardan et les éléments de transmission
Le cardan est le cœur de votre installation, celui qui transmet la puissance du tracteur au broyeur.
Choisir le bon cardan pour votre installation
Tous les broyeurs de branches tracteur sont normalement livrés avec un cardan sécurisé3, mais si vous devez le remplacer ou en acquérir un séparément, voici les points à retenir :
- cardan simple : pour les installations droites avec peu d’angle entre tracteur et broyeur (jusqu’à 15°)
- cardan grand angle : accepte des angles jusqu’à 80°, indispensable si votre broyeur travaille en dénivelé ou avec des variations importantes de hauteur
- cardan à friction : équipé d’un limiteur de couple qui protège la transmission en cas de blocage du rotor, fortement recommandé pour les gros diamètres
- longueur : vérifiez la plage de télescopage (en général 600 à 1000 mm), elle doit couvrir vos amplitudes de travail
- normes CE : exigez un cardan certifié avec ses protections homologuées, c’est votre assurance en cas de contrôle
Ajuster la longueur du cardan à votre configuration
Positionnez votre tracteur et le broyeur de branches dans la configuration de travail la plus courte (broyeur relevé au maximum). Le cardan doit alors se télescoper d’au moins 5 cm sans se déboîter. Marquez ensuite la position dans la configuration la plus longue (broyeur au sol) : il doit rester au moins 10 cm de recouvrement. Si nécessaire, coupez les tubes extérieurs et intérieurs de la même longueur avec une scie à métaux, ébavurez avec soin et remontez les protections avant tout essai.
Vérifier les protections et carters obligatoires
Les protections du cardan doivent tourner librement autour de l’arbre sans jamais se bloquer. Contrôlez que les chaînes anti-rotation sont bien fixées au tracteur et au broyeur. Les extrémités côté prise de force et côté broyeur doivent être équipées de leurs carters : c’est une obligation légale et votre garantie contre les accidents graves. Un cardan mal protégé peut happer un vêtement en une fraction de seconde.
Monter le broyeur sur le tracteur étape par étape
Passons maintenant au montage proprement dit, celui qui va transformer votre tracteur en véritable machine à broyer.
Positionner et fixer le broyeur sur l’attelage trois points
Voici la procédure que j’applique systématiquement :
- Approche du tracteur : reculez lentement vers le broyeur posé au sol sur ses béquilles, arrêtez-vous à 20 cm des points d’attache
- Alignement des bras inférieurs : ajustez la longueur des biellettes de l’attelage pour que les axes correspondent aux trous du broyeur (tolérance ± 5 mm)
- Fixation point inférieur gauche : insérez l’axe, bloquez avec la goupille de sécurité
- Fixation point inférieur droit : même opération, vérifiez que le broyeur est bien horizontal
- Relevage et fixation point supérieur : actionnez le relevage hydraulique pour soulever légèrement le broyeur, raccordez le bras supérieur, serrez à 120 Nm
- Stabilisation latérale : réglez les biellettes de stabilisation pour éviter tout mouvement de lacet, couple de serrage 80 Nm
- Contrôle final : le broyeur ne doit présenter aucun jeu latéral ni longitudinal

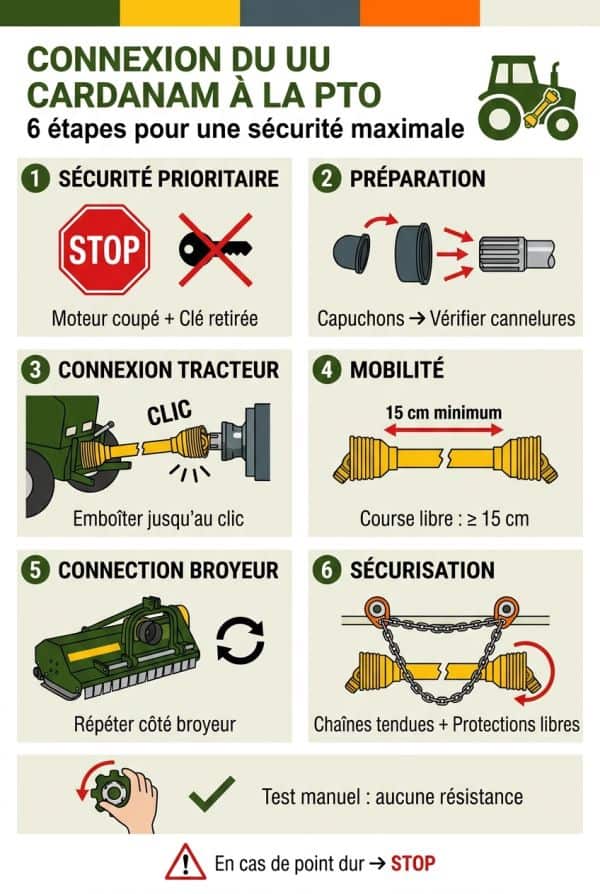

Connecter le cardan à la prise de force
Voici ce qui se passe lors de cette étape décisive :
Coupez le moteur du tracteur et retirez la clé de contact. C’est la règle NUMÉRO UN que je ne transgresse jamais. Retirez le capuchon de protection de la prise de force du tracteur et celui de l’arbre d’entrée du broyeur. Vérifiez visuellement que les cannelures sont propres, sans trace de rouille ou de débris végétaux.
Emboîtez l’extrémité du cardan côté tracteur sur les cannelures de la PTO en poussant fermement jusqu’au déclic de la goupille de verrouillage. La partie mobile du cardan doit coulisser librement sur au moins 15 cm. Raccordez ensuite l’autre extrémité sur l’arbre d’entrée du broyeur, même procédure.
Les protections plastiques doivent tourner librement autour des arbres sans jamais se bloquer. Fixez les chaînes anti-rotation : une sur le tracteur (souvent un point d’ancrage dédié près de la PTO), l’autre sur le châssis du broyeur. Ces chaînes empêchent les carters de tourner avec les arbres, leur tension doit permettre les débattements du cardan sans jamais être lâche.
Faites tourner manuellement le cardan sur toute sa course pour détecter tout point dur ou frottement anormal. Si vous sentez une résistance, n’insistez pas : c’est le signe d’un mauvais alignement ou d’une longueur inadaptée.
Raccorder les éventuels systèmes hydrauliques
Certains broyeurs de branches sur tracteur intègrent une girafe hydraulique pour l’alimentation automatique ou une goulotte d’éjection motorisée. Raccordez les flexibles hydrauliques aux prises du distributeur arrière du tracteur en respectant les codes couleurs (pression/retour). Purgez le circuit en actionnant plusieurs fois les commandes avant de mettre en charge. Vérifiez l’absence de fuites aux raccords et la souplesse des flexibles qui ne doivent jamais être en torsion.
Effectuer les réglages et contrôles de sécurité
Un broyeur de branches pour tracteur correctement monté ne suffit pas, les réglages finaux conditionnent votre sécurité et l’efficacité du travail.
La checklist de sécurité avant la première utilisation
Avant de démarrer, je passe systématiquement en revue ces points :
- fixations mécaniques : resserrer tous les écrous et boulons de l’attelage trois points, vérifier le couple de serrage des roues jockey si présentes
- cardan et protections : contrôler le verrouillage des goupilles, la liberté de rotation des carters, la tension des chaînes anti-rotation
- circuit hydraulique : absence de fuites, flexibles non pincés, commandes fonctionnelles
- rotor et couteaux : rotation libre à la main (moteur coupé), absence de jeu anormal, état des lames
- zone de travail : périmètre de sécurité de 10 mètres, absence de personnes ou d’animaux, sol stable et dégagé
- équipements de protection : lunettes, casque anti-bruit, gants, chaussures de sécurité, vêtements ajustés sans parties flottantes
Régler la hauteur de travail et la position du broyeur
La hauteur de la trémie d’alimentation doit permettre une introduction confortable des branches sans avoir à se pencher excessivement. Pour la plupart des utilisateurs, cela correspond à une hauteur de 80 à 100 cm du sol. Réglez le relevage du tracteur pour obtenir cette position, puis bloquez mécaniquement avec les vis de butée du relevage. L’orientation de la goulotte d’éjection se règle selon votre zone de stockage du broyat : évitez absolument de projeter vers des zones de passage ou des bâtiments.
Tester le broyeur à vide et vérifier les vibrations
Démarrez le moteur du tracteur au ralenti, engagez peu à peu la prise de force en augmentant le régime jusqu’à atteindre les 540 ou 1000 tr/min selon votre modèle. Le broyeur de branches tracteur doit monter en régime sans à-coups, avec un bruit régulier de rotation. Des vibrations anormales signalent un déséquilibre du rotor, un roulement défectueux ou un mauvais alignement du cardan.
Observez le comportement du cardan sur toute l’amplitude du relevage hydraulique : aucun point dur, pas de variation de bruit. Testez les commandes hydrauliques si votre broyeur en dispose. Laissez tourner 5 minutes à vide pour la montée en température des roulements, coupez et contrôlez immédiatement les points chauds anormaux au toucher (attention aux brûlures).
Entretenir le montage prise de force pour la durabilité
Un broyeur de branches sur prise de force bien entretenu vous servira des années sans broncher.
Le calendrier de graissage et lubrification du cardan
Le cardan nécessite une attention régulière :
- Toutes les 10 heures de travail : graissage des croisillons par les graisseurs (3 coups de pompe par point), vérification visuelle des protections
- Toutes les 50 heures : graissage des cannelures télescopiques, nettoyage complet du cardan, contrôle des goupilles de verrouillage
- Avant l’hivernage : graissage complet, protection des parties métalliques avec un anticorrosion, stockage à l’abri avec les protections en place
- Type de lubrifiant : graisse lithium EP2 en été, graisse NLGI 1 en hiver pour maintenir la fluidité par temps froid
Détecter l’usure prématurée et les signes d’alerte
Lors de vos contrôles visuels hebdomadaires, soyez attentif aux points critiques. Les cannelures du cardan s’usent peu à peu : un jeu supérieur à 2 mm impose le remplacement. Les croisillons montrent leur fatigue par des claquements métalliques ou des points durs en rotation. Les protections fissurées ou déformées doivent être changées immédiatement. Surveillez également l’état des roulements du broyeur : un bruit de roulement ou une température excessive (plus de 80°C au toucher) annoncent une défaillance proche.
Les erreurs de montage fréquentes et leurs conséquences
Voici les boulettes que j’ai constatées chez des connaissances, avec les solutions :
- cardan trop court : arrachement des cannelures en position relevée, destruction du cardan → mesurer correctement le recouvrement minimum (10 cm)
- absence de chaînes anti-rotation : enroulement des protections, risque d’accident grave → toujours fixer les deux chaînes avant utilisation
- fixation insuffisante sur l’attelage : décrochage du broyeur en plein travail, dégâts matériels → respecter les couples de serrage (120 Nm point supérieur, 80 Nm stabilisateurs)
- mauvais alignement tracteur/broyeur : usure rapide du cardan, vibrations importantes → vérifier l’horizontalité et ajuster les biellettes
- graissage négligé : grippage des croisillons, rupture du cardan en charge → suivre le calendrier d’entretien sans exception
Pour tout savoir sur les broyeurs de branches, leurs types et leurs utilisations, consultez notre guide complet. Les modèles professionnels permettent un passage en 100 mm avec les versions tractées. Si vous n’avez pas encore de broyeur, découvrez les alternatives sans machine dédiée.
